MAXXTRO serie i

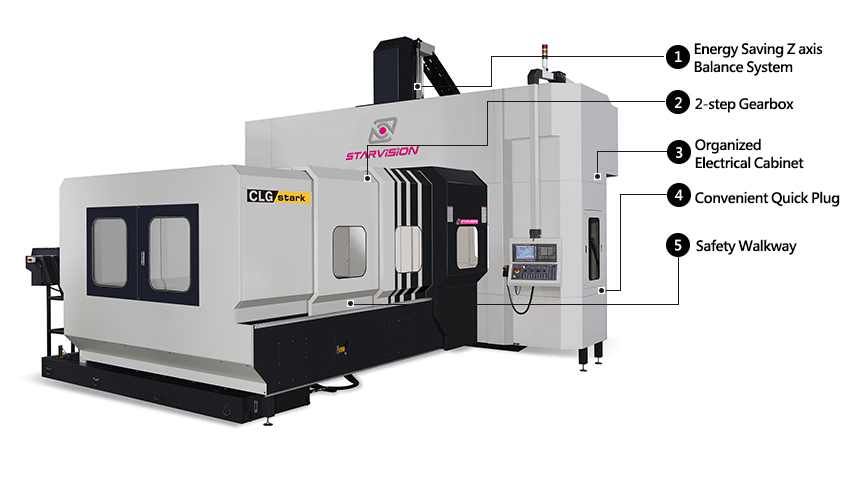

LG Strong
Il vostro partner per lavorazioni pesanti che richiedono il pieno utilizzo della massima potenza.
Doppio pattino a ricircolo di rulli R65b su gli assi Y e X, e la possibilità di avere l’asse Z con guide piene o con pattini a ricircolo di rulli.
SCHEDA TECNICA
| SPECIFICHE TECHINE SERIE LG STARVISION CENTRO DI LAVORO VERTICALE A PORTALE GUIDE A RULLI LINEARI | |||||
| VANTAGE | UNITA’ | LG-3223/26 | LG-4223/26 | LG-5223/26 | LG-6023/26 |
| CAMPO DI LAVORO | |||||
| Corsa asse X | mm | 3.200 | 4.000 | 5.000 | 6.000 |
| Corsa asse Y | mm | 2.300/2.600 | |||
| Corsa asse Z | mm | 1.000 (1.200 opt.) | |||
| Distanza naso mandrino / tavola | mm | 150-1.150 (150-1.350 opt.) | |||
| Distanza tra le colonne | mm | 2.500/2.800 | |||
| TAVOLA | |||||
| Lunghezza tavola | mm | 3.000 | 4.000 | 5.000 | 6.000 |
| Larghezza tavola | mm | 2.000 | |||
| Cave a T n./larghezza | 28X11X180 | ||||
| Max. peso ammesso sulla tavola | kg | 13.000 | 15.000 | 17.000 | 19.000 |
| MANDRINO | |||||
| Potenza motore | KW | 18.5/22 (22/26 opt.) | |||
| Giri massimi ( gear box) | rpm | 4.500 (6.000 otp.) | |||
| Attacco mandrino | BT-50/ISO-50/CAT-50 | ||||
| ASSI | |||||
| Avanzamento rapido (x/y/z) | m/min | 12/12/12 | 10/12/12 | 8/12/12 | |
| Massima velocita’ di lavoro | mm/min | 7.000 | |||
| CAMBIO UTENSILI | |||||
| Magazzino utensili | pcs | 32T (24/40/60/90 opt.) | |||
| Lunghezza max. utensile | mm | 400 | |||
| Peso max. utensile | kg | 20 | |||
| Larghezza max. utensile | mm | 125 | |||
| Diametro max. utensile | mm | 245 | |||
| CNC DISPONIBILI | |||||
| MITSUBISHI FANUC FAGOR HEIDENHAIN | |||||
